Теплый пол без стяжки: электрический, водяной, особенности и варианты монтажа своими руками

Теплый пол – явление, пришедшие в наши дома сравнительно недавно, но уже полюбившаяся многими из нас. Конструкция его крайне проста и при этом гениальна. Под основной массив пола укладывается нагревательный элемент. Это может быть металлическая проволока различного сечения или труба, с непрерывно циркулирующей по ней жидкостью. Оба вышеперечисленных способа являются достаточно эффективными, имеют свои особенности и недостатки. Чтобы понять специфику каждого вида теплых полов, давайте рассмотрим их в отдельности.

Виды теплых полов: особенности и отличия

Существует два основных подвида теплого пола: со стяжкой и без стяжки. Стяжкой в этом случае называют слой бетона, в который вмуровывается нагревательный элемент. Однако такой подход не всегда может быть целесообразен. К примеру, в домах с деревянными перекрытиями такие полы вообще не используются.

Альтернативой является пол без стяжки или так называемый «сухой пол». Его установка гораздо проще и быстрее, так как отсутствует стадия заливки бетона с последующим его выравниванием и высыханием. Плюс к тому конструкция пола предполагает малый вес, что также необходимо, если дом и его перекрытия деревянные.

Теплый пол без стяжки: электрический, водяной, особенности и варианты монтажа своими руками

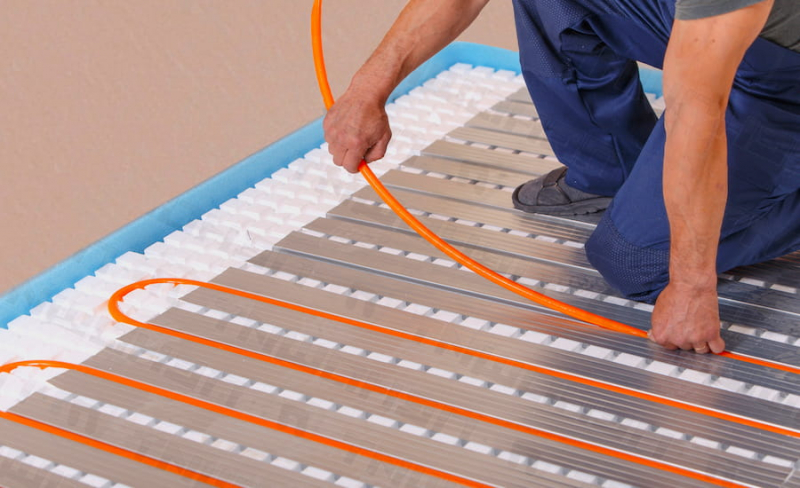

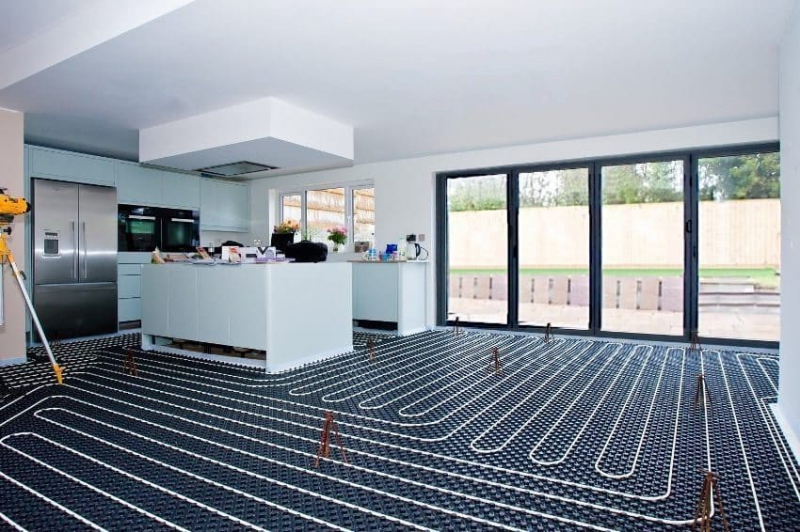

Технология укладки трубы в теплоизоляционные маты

Важно! Конструкция пола без стяжки не будет съедать пространство, что особенно важно для помещений с низкими потолками. Однако стоит заметить, что такой пол имеет и свои минусы. Главный среди них – малая мощность. Иными словами, не стоит надеяться на такой пол как на единственный источник тепла в комнате.

Метод укладки теплого пола без стяжки: плюсы и минусы

Чтобы лучше понять особенности применения такого способа в быту, давайте поподробнее рассмотрим достоинства и недостатки подобной конструкции.

Преимущества

  • Средняя толщина теплого пола без стяжки составляет порядка 20 мм. Это очень немного, в сравнении с 80 мм, которые займет стяжка. Иными словами, теплый пол без стяжки не создаст существенную разницу в уровне пола или так называемую «ступеньку».
  • Для того чтобы ввести в эксплуатацию комнату с бетонной стяжкой потребуется не меньше месяца. Мокрая стяжка, особенно достаточно толстая, сохнет очень продолжительное время. Установка же пола без стяжки займет около суток. Также в качестве основы для теплопроводящих элементов может использоваться клей для керамики. Ему также требуется некоторое время на высыхание, однако занимает оно, обычно, не более двух недель.
  • Бетонная стяжка дает значительную нагрузку на перекрытия. Такой пол нельзя размещать, к примеру, на вторых и последующих этажах деревянных домов. Пол без стяжки не просто легче, его также можно установить в уже готовых домах. К тому же, в некоторых случаях, доставка бетона в комнату может быть невозможна по тем или иным причинам. Полы же без стяжки обычно состоят из нескольких ключевых элементов: шланг или кабель, а также подложка, которая для удобства эксплуатации нарезается на небольшие плиты.
  • Теплый пол без стяжки обладает высокой мобильностью. Его можно без труда снять и перенести в другую комнату или квартиру при переезде. Более того, отсутствие стяжки облегчает доступ к теплопроводящему волокну в случае необходимости его починки или замены.

Теплый пол без стяжки: электрический, водяной, особенности и варианты монтажа своими руками

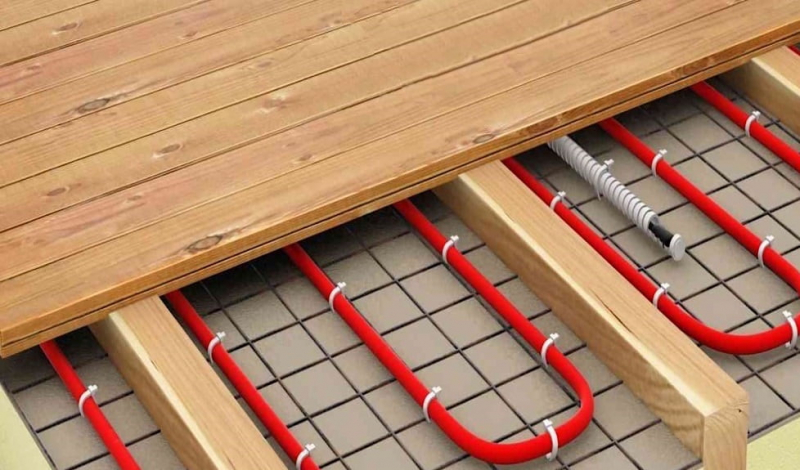

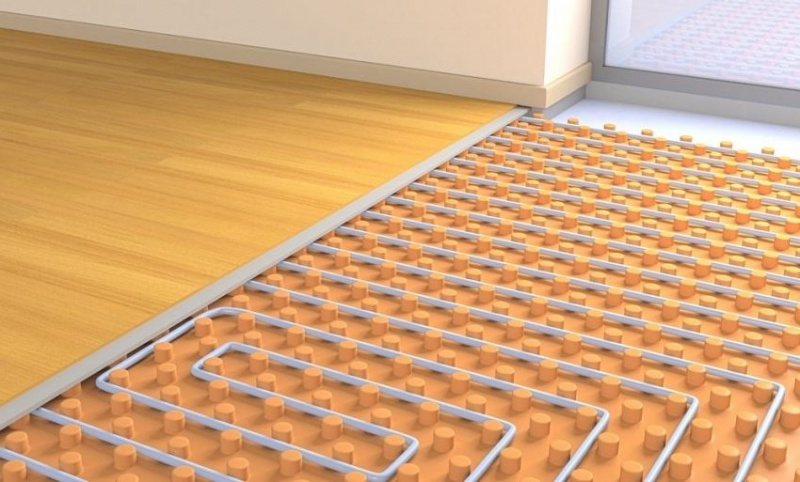

Монтаж теплого пола с использованием матов — очень простой и быстрый процесс

Недостатки

  • Хрупкость. При отсутствии бетонной стяжки, провода или трубки очень легко повредить, так как они закрыты только финальным слоем пола, например ламинатом. Если используется водяное отопление, любая поломка может привести к затоплению нижних этажей и порче имущества. Решить эту проблему помогут теплопроводящие маты или деревянный настил между слоем финального пола и системой теплого пола.
  • Такое покрытие очень быстро нагревается, но при этом также быстро начинает терять тепло. Происходит это из-за отсутствия как таковой аккумулирующей подложки. Именно эту функцию обычно берет на себя бетонная стяжка. В некоторых случаях канавки, в которые укладывается теплопроводящий кабель, оборудуются металлическими пластинами.
  • Теплый пол без стяжки следует размещать достаточно плотно, с небольшим шагом. Оптимальное расстояние между теплопроводящими элементами составляет от десяти до тридцати сантиметров (чем выше теплопотери помещения, тем меньше шаг). В противном случае, площадь комнаты будет нагреваться неравномерно. Большое внимание следует уделить и типу укладки, особенно если речь идет о водяном отоплении.
  • При использовании теплого электрического пола, он будет потреблять очень много электроэнергии. В совокупности с небольшой нагревательной способностью, это может существенно увеличить затраты на отопление помещения.
  • Несовместимость с некоторыми типами покрытий. Перед укладкой чистового пола, следует уточнить у производителей, совместим ли он с различными видами альтернативного отопления. Однако, даже если ламинат или ковролин совместимы с теплым полом, стоит внимательно отнестись к выбору мощности последнего. В случае сильного нагрева, деревянное покрытие может рассыхаться и деформироваться, а при малой мощности оно может наоборот может не прогреться.

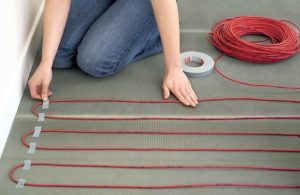

Теплый электрический пол без стяжки

Под электрическим теплым полом зачастую подразумевается именно нагревательные маты. Состоит такой пол из абразивной подложки и вшитого в него нагревательного кабеля. Последнее, к слову, значительно облегчает его установку, так как отсутствует необходимость размещать кабель самим, достаточно просто скрепить маты между собой при помощи специальных переходников.

Такой пол имеет значительное преимущество перед «голым» кабелем. Он не требует дополнительной звукоизолирующей и теплоизоляционной подложки, а может быть расположен прямо на черновом, предварительно загрунтованном полу.

Теплый пол без стяжки: электрический, водяной, особенности и варианты монтажа своими руками

Как уже отмечалось, установка такого пола займет значительно меньше времени. Если бетонная заливка сохнет около 25 – 28–ми дней, то клеевое покрытие, на которое закрепляются плиты, сохнет в два раза быстрее.

Электрические полы могут сильно различаться по мощностям. Их можно подобрать в соответствии с конкретными нуждами.

Если полы в помещении предполагается сделать из материала большой толщины или низкой теплопроводности, такого как массивный ламинат или керамика, лучше приобрести теплый пол мощностью около 160 Вт/кв. метр. Для тонких деревянных покрытий такой пол уже не подходит. Однако это не значит, что его обладатели вообще не могут установить в квартире теплый пол, стоит учесть лишь несколько моментов.

Важно! Во избежание возгорания или плавления лака, лучше выбрать нагревательный элемент мощностью менее 100 Вт/кв. метр. В противном случае деревянное покрытие может начать рассыхаться. По этой же причине противопоказано устанавливать температуру нагрева более 25 градусов.

Теплый пол без стяжки: электрический, водяной, особенности и варианты монтажа своими руками

Отдельно стоит упомянуть, что мощность теплого пола может измеряться и в других единицах, называемых «погонной мощностью». Для толстого покрытия она будет равна 12 Вт/п.м, для деревянного — 10 Вт/п.м.

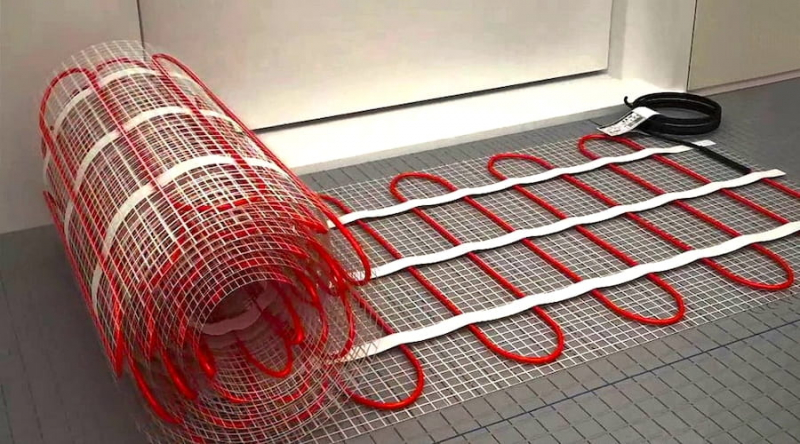

Существует и более дешевый тип теплого пола. Нагревательный кабель в этом случае заключен в пластиковую сетку. Укладывается такой теплый пол в слой клея для керамики. Оптимальная его толщина при этом должна быть не более 20 мм.

При размещении чистового покрытия, необходимо уточнить у производителя, разрешена ли его установка совместно с каким бы то ни было видом теплого пола.

Теплый водяной пол без стяжки

Подобный вид теплого пола устанавливается в помещениях, доставка в которые бетона затруднена, нерациональна или невозможна. Выгоден такой вариант еще и тем, что при укладке не образуется так называемая «ступенька», так как пол приподнимается на достаточно малую высоту.

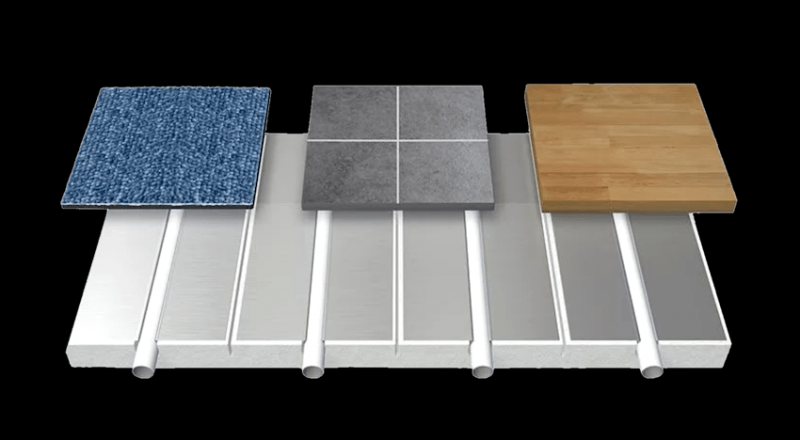

Главное отличие водяного теплого пола от электрического заключается в теплоносителе. Вместо двужильного кабеля используется гибкий шланг, заполненный жидкостью. Укладывается он на специфическую подложку, оснащенную металлическими пластинами.

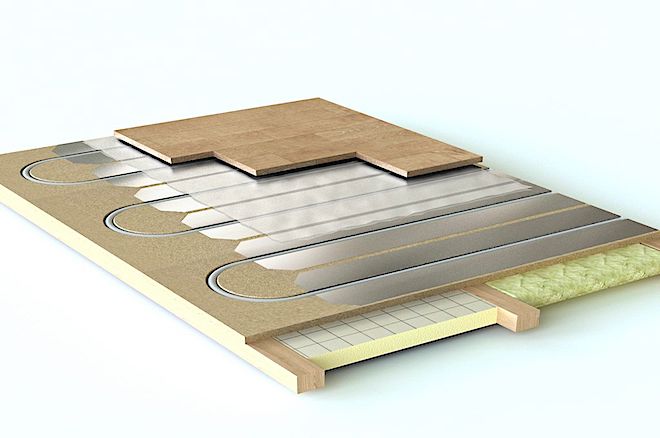

Металл, в этом случае используется в качестве аккумулятора, а также равномерно распределяет произведенное тепло по всей поверхности поля.

Теплый пол без стяжки: электрический, водяной, особенности и варианты монтажа своими руками

На систему шлангов укладывается слой гидроизоляции. Он защитит саму систему от внешних воздействий, а также предотвратит порчу финального покрытия, в качестве которого может использоваться практически все что угодно. От ковролина до ламината.

Теплый пол без стяжки: электрический, водяной, особенности и варианты монтажа своими руками

Существует несколько типов трубок, которые используются при укладке теплого пола. Различаться они могут как по толщине, так и по материалу. Наименьшей популярностью пользуются металлические трубки. Их достаточно проблематично не только перевезти и установить, но и подогнать под размер комнаты.

Чаще используются пластиковые трубки из плотного полиэтилена или полипропилена. Они не так прочны как металлические, зато обладают большой мобильностью. Кроме того, теплый пол на основе полимерных трубок меньше подвержен воздействию агрессивных сред, к которым, к примеру, относится жесткая хлорированная вода. Более того, пластиковую трубку можно заполнить практически любым жидким теплопроводным материалом, в том числе и хладагентом.

Как выбрать трубы для водяного теплого пола

  1. Если трубка покупается отдельно, стоит убедиться подходит ли она для создания контура теплого пола. Следует внимательно изучить маркировку продукции или уточнить ее характеристики у продавца. Оптимальным считается материал, выдерживающий нагрузку в 10 и более атмосфер, а также нагрев в 95 – 100 градусов. Несоблюдение хотя бы одного из этих условий может привести к внезапному выходу системы из строя.
  2. В качестве подложки может использоваться дерево или абразив, но чаще всего предпочтение отдается ячеистым пенополистирольным плитам. Установить такие плиты достаточно просто, между собой они скрепляются с помощью специфических пазов. Ячейки же облегчают укладку трубок с необходимым шагом.
Фото Устройство и особенности материала

Теплый пол без стяжки: электрический, водяной, особенности и варианты монтажа своими руками

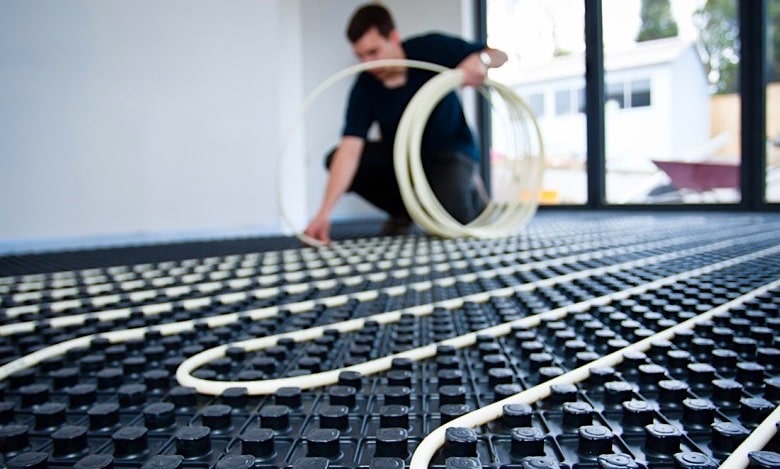

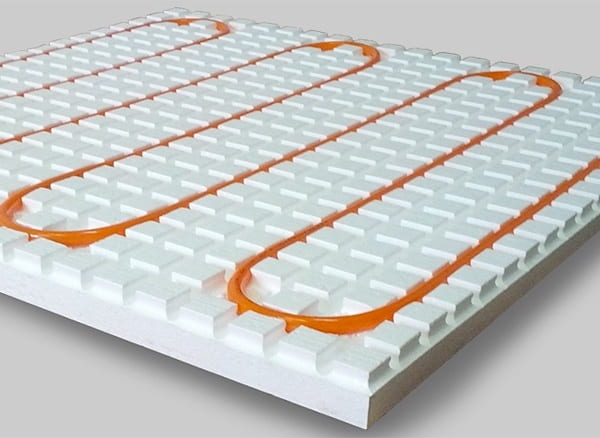

Пенополистирольные плиты. Материал такой подложки по сути представляет собой пенопластовую плиту с канавками для кабеля. Такая плита выполняет сразу несколько функций: шумоизолирующую, функцию каркаса и разметки, а также является теплоизолятором. Если слой пенопластовой подложки слишком тонок, то поверхность под ней дополнительно утепляют.

Теплый пол без стяжки: электрический, водяной, особенности и варианты монтажа своими руками

Деревянная подложка. Представляет собой армированный поддон с каналами для трубок. Под ними располагаются металлические пластины для перераспределения тепла. Поверх этой системы также располагается слой влагоизоляции. Готовый теплый пол накрывают плоскими деревянными пластинами на которых можно расположить финальное покрытие.

Способы укладки теплопроводящего контура

Перед началом укладки теплого пола необходимо разметить территорию. Этот процесс может существенно облегчить ячеистая подложка.

Наиболее рационально подключать каждую комнату к отдельному теплопроводящему контуру. При этом следует использовать цельный шланг. Это существенно повысит герметичность системы и облегчит ее монтаж.

Теплый пол без стяжки: электрический, водяной, особенности и варианты монтажа своими руками

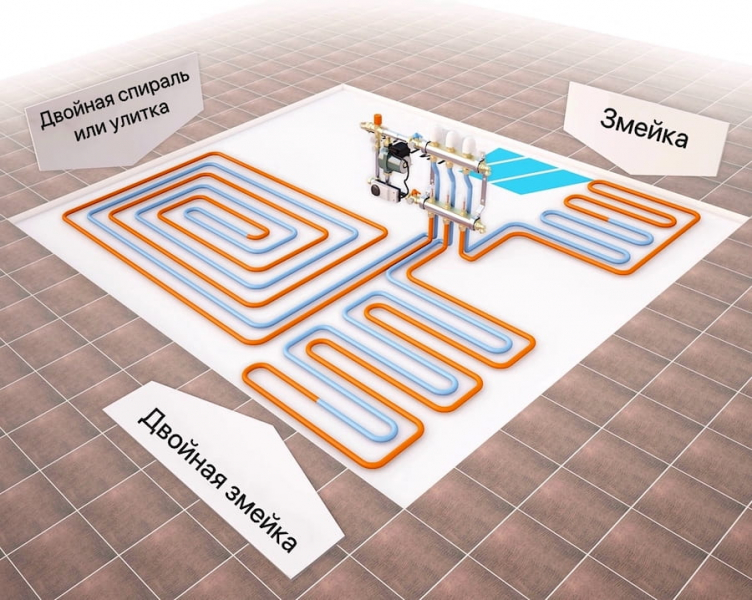

Существует три основных типа укладки труб.

  1. Змейка. Шланг протягивается по краю на всю длину комнаты, а затем поочередно загибается влево и вправо. Этот метод требует наименьшее число материалов, но при этом подходит только для небольших помещений, так как теплоноситель нагревает комнату неравномерно.
  2. Спираль (улитка). Шланг протягивается по спирали к центру комнаты, а затем, таким же образом, возвращается. Материала уходит гораздо больше, однако комната прогревается гораздо равномернее.
  3. Двойная змейка. Способ является оптимальным компромиссом. При этом шланг протягивается змейкой как в одну, так и в другую сторону.

Теплый пол без стяжки: электрический, водяной, особенности и варианты монтажа своими руками

Заключение

Несмотря на множество спорных моментов, теплый пол является хорошим и достаточно доступным альтернативным источником отопления. Некоторые разновидности теплого пола не только увеличивают уровень комфорта, но и позволяют сэкономить денежные средства как на его монтаже так и на оплате коммунальных услуг.

Установка теплого пола достаточно проста и позволит справиться с ней даже непрофессионалам. Данный процесс сопряжен с минимальным уровнем дискомфорта и с лихвой окупается эргономичным и приятным видом, который приобретет комната после ремонта.

Теплый пол на водяной основе крайне популярен в частных секторах многих западно-европейских стран, а электрический можно встретить в городских квартирах по всему миру. При этом, подобное альтернативное отопление может устанавливаться лишь в наиболее холодных частях помещения.
